Descripción de producción
Modelo | SC17 SE17 | Lugar de origen | Changzhou, China |
Marca | Coresun Drive | Tipo | Eje único |
Material | 42CrMo, 50Mn | Par de salida | 18K N.m |
Par de momento de inclinación | 108K N.m | Par de sujeción | 120.6K N.m |
Clasificación axial estática | 1580KN | Clasificación radial estática | 760KN |
Clasificación axial dinámica | 390KN | Clasificación radial dinámica | 360KN |
Relación de transmisión | 102:1 | Eficiencia | 40% |
Para darse cuenta de la alta eficiencia del campo del espejo, el accionamiento giratorio debe poder conducir el helioscopio de manera precisa y confiable para rastrear el sol en tiempo real.La precisión de rotación del accionamiento giratorio puede afectar directamente la precisión de reflexión del heliómetro. y su fiabilidad está relacionada con el funcionamiento normal de todo el campo del espejo.
Además, en el proceso de funcionamiento real, el accionamiento giratorio, como parte del cojinete de la transmisión, debe soportar la gran fuerza axial, la fuerza radial y el momento de vuelco.Para cumplir con los requisitos de funcionamiento, el accionamiento rotativo solar-térmico necesita asegurar suficiente resistencia y rigidez al mismo tiempo de una precisión de rotación extremadamente alta.
Sobre la base del accionamiento giratorio tradicional, el accionamiento de potencia se investiga y analiza en profundidad a partir de los siguientes aspectos, y se optimiza y actualiza la estructura del producto, para mejorar la capacidad de carga, la precisión de transmisión, la instalación y el mantenimiento del producto.
El producto tiene las siguientes características técnicas:
1. Adopte un diseño integrado de paso y azimut, estructura general compacta, resuelva el problema de la instalación compleja del reductor de tipo dividido, reduzca las piezas redundantes, reduzca la tasa de falla del motor principal; El sistema de accionamiento de giro azimutal adopta un rodamiento de bolas de contacto de cuatro puntos de alta resistencia, que puede soportar cierta fuerza axial y fuerza radial, así como un mayor momento de vuelco.
2. La adopción de la tecnología integrada de la pista de rodadura del rodamiento integrado de la rueda helicoidal puede maximizar el círculo de distribución del cuerpo rodante del rodamiento y mejorar la capacidad de carga del sistema de transmisión giratoria. alrededor del 10% y la capacidad anti-vuelco en alrededor del 20%.
Solicitud

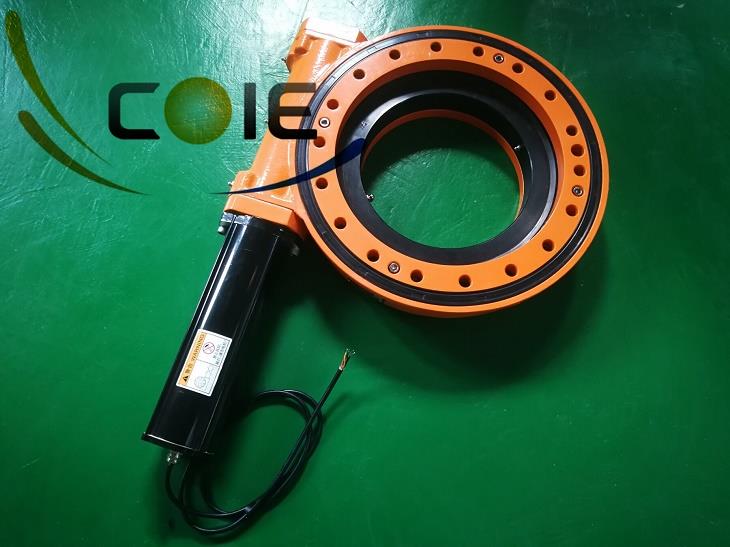

Caja de engranajes con cojinetes giratorios para energía eólica y seguimiento solar
Reductor de engranajes de accionamiento giratorio para turbina eólica
